STEP 29. 메쉬 편집 - 페이스 나누기
⏪STEP 28. 메쉬 편집 - 페이스 생성	STEP 30. 메쉬 편집 - 버텍스 합치기⏩

▎인셋

페이스를 선택하고 I키를 누릅니다.

인셋 중에 I키를 한 번 더 누르면 개별 페이스 인셋으로 전환됩니다.

▎인셋 주의사항

인셋은 버텍스 노멀에 영향을 받습니다. 쿼드 이상의 페이스가 평평하지 않으면 원하는 결과물이 발생할 수 있습니다.

페이스의 모서리가 라운딩 처리 되어있을 때 R값이 너무 작으면 인셋이 정상적으로 작동하지 않을 수 있습니다.

▎베벨

엣지를 선택하고 Ctrl+B키를 누릅니다. 이때, 마우스 휠을 돌리면 세그먼트가 올라가면서 모서리가 둥글게 변합니다. 숫자를 입력하여 원하는 넓이로 베벨을 할 수 있습니다.

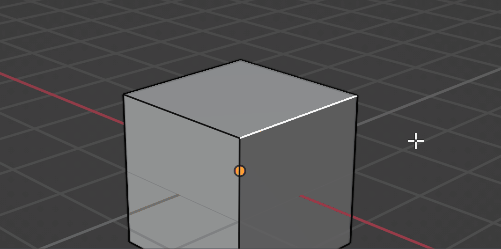

▎버텍스 베벨

엣지가 아닌 버텍스가 베벨 처리됩니다. 단축키 Ctrl+Shift+B키로 사용할 수 있습니다. 다른 방법으로는 Ctrl+B키를 일반 베벨을 실행한 뒤 작업 패널에서 Affect를 'Vertices'로 설정하면 됩니다.

▎베벨의 알려진 문제점

베벨은 토폴로지에 영향을 받습니다. 때로는 토폴로지가 베벨 모양을 망칠 수 있습니다. 다음은 정상적이지 못한 결과물과 정상적인 결과물의 비교입니다.

▎버텍스 잇기

두 개 이상의 버텍스를 선택하고 J키를 누릅니다. 두 버텍스가 잇는 라인에 엣지가 있으면 엣지를 자르고 지나갑니다.

▎서브디바이드

엣지, 페이스를 일정 배수로 분할합니다. 마우스 오른쪽 버튼을 눌러서 콘텍스트 메뉴를 열고 리스트에서 Subdivide를 선택합니다.

▎루프 컷 앤드 슬라이드

루프 된 페이스를 분할합니다. Ctrl+R키를 누른 뒤, 루프 된 면에 마우스 커서를 올리고 마우스 휠을 돌려서 컷 개수를 설정합니다. 그리고 클릭 후 위치를 조정합니다. 위치를 조정할 필요가 없다면 ESC키를 눌러서 마무리합니다.

▎서브디바이드 엣지 링

루프 컷과 다른 점은, 작업할 엣지를 먼저 선택하는 것입니다. 루프 컷은 무조건 루프 된 면을 분할하지만, 이 기능은 원하는 영역에만 분할이 가능합니다. Ctrl+E키를 눌러서 엣지 메뉴를 열고 Subdivide Edge Ring을 선택합니다. 작업 패널에서 컷 개수를 변경할 수 있습니다.

📌 Tip
이 기능 또한 자주 사용하기 때문에 단축키로 설정해 두면 좋습니다. Number of Cuts이 기본값이 10이지만 단축키 세팅에서 1로 변경하면 루프 컷처럼 사용할 수 있습니다.

▎나이프

나이프 도구로 지점을 클릭하여 면을 직접 분할합니다. K키를 누르고 원하는 지점마다 클릭합니다. Enter키를 눌러서 마무리합니다.

▎바이섹트

면을 일직선으로 나눕니다. 이 기능은 뒷면을 포함하여 적용됩니다. 적용할 페이스를 선택하고 [메뉴] Mesh ➔ Bisect를 클릭합니다. 그리고 메쉬 위에 자를 모양으로 직선을 그립니다.

작업 패널에서 Fill과 Clear Inner / Outer에 체크하면 절삭 기능으로 활용할 수 있습니다.

▎나이프 프로젝트

외부 도형의 모양을 프로젝트 하여 페이스를 나누는 기능입니다. 스크린 기준으로 프로젝트 되어 페이스가 나누어집니다. 에디트 모드에서 적용할 페이스를 선택하고 Ctrl키를 누른 상태에서 외부 오브젝트를 클릭합니다. 이때 외부 오브젝트가 주황색 외곽선이 나와야 정상입니다. 그다음 뷰포트를 회전하여 자를 방향을 맞춘 뒤, [메뉴] Mesh ➔ Knife Project를 클릭합니다.
(아래 이미지의 구도는 나이프 프로젝트 방향과 다른 연출 샷입니다.)
