  커브(Curve) 오브젝트는 다른 3D 소프트웨어에서 라인, 스플라인으로 불리우는 것과 동일한 형태입니다. 커브는 포인트와 핸들이 존재하고, 대부분의 단축키가 메쉬 오브젝트를 편집할 때와 같아서, 접근하기 어렵지는 않을 것입니다.

▎커브 오브젝트 생성하기

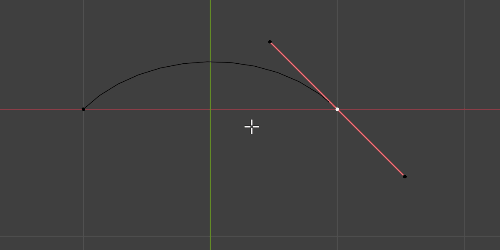

  오브젝트 모드에서 [메뉴] Add ➔ Curve ➔ Bezier를 클릭하여 커브 오브젝트를 생성합니다. 주로 베지어 오브젝트로 작업을 많이 하지만, 상황에 따라 다른 오브젝트를 추가하여 사용할 수 있습니다.



커브 오브젝트는 메쉬 오브젝트와는 다른 타입이기 때문에 아웃라이너에서도 다른 아이콘이 표시됩니다.

▎커브 방향 표시

  에디트 모드에서 뷰포트 오버레이 메뉴를 열고 Curve Edit Mode 항목으로 이동합니다. 여기서 Normals에 체크합니다.

▎핸들 타입 변경하기

  에디트 모드에서 포인트를 선택하고 단축키 V키를 누르면 핸들 타입을 지정할 수 있는 메뉴가 나타납니다. 타입마다 핸들의 색상이 다르게 표시됩니다.

▎스플라인 타입 변경하기

  스플라인 타입은 Poly, Bezier, NURBS 3가지가 있습니다. Poly는 핸들이 없고 NURBS는 넙스 오브젝트 처럼 모양이 둥글게 처리됩니다. 에디트 모드에서 [메뉴] Curve ➔ Set Spline Type을 누르고 변경하고자 하는 스플라인 타입을 선택합니다.|

▎커브 안에 면 채우기

  [속성창] Data 탭 ➔ Shape 패널에서 타입을 2D로 변경하고 Fill Mode 옵션을 Front로 변경합니다.

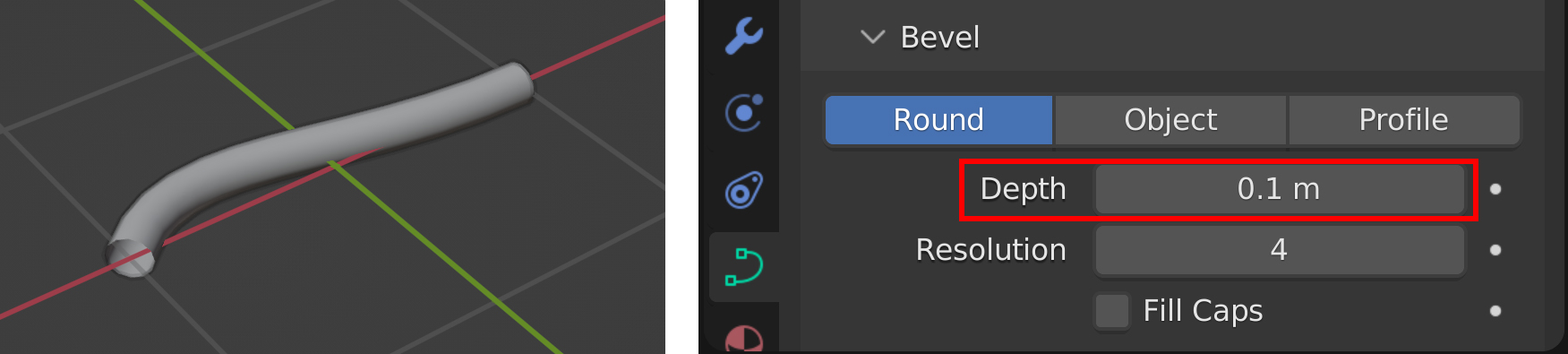

▎커브를 파이프 형태 메쉬로 만들기

  [속성창] Data 탭 ➔ Geometry 패널  ➔ Bevel에서 Depth 필드에 두께를 입력합니다. 단위는 반지름입니다. Resolution 필드는 원의 해상도입니다. 값을 올릴수록 부드러운에 가까워지고, 메쉬로 변환했을 때 폴리곤 수도 많아집니다.

▎커브 오브젝트를 메쉬 오브젝트로 변환

  커브 오브젝트를 선택하고 [메뉴] Object ➔ Convert ➔ Mesh를 클릭합니다. 커브 오브젝트가 메쉬 오브젝트로 변환됨에 따라 스플라인은 엣지로, Fill과 Bevel로 만들어진 지오메트리는 메쉬로 변환됩니다.

▎메쉬 오브젝트를 커브 오브젝트로 변환

  방법은 마찬가지로 동일하지만, 이 경우에는 메쉬 오브젝트에 페이스가 없어야 합니다. 오직 엣지만 남아있어야 합니다. 변환된 후 스플라인 타입은 Poly로 지정됩니다.



---
