STEP 38. 베벨 모디파이어
⏪STEP 37. 어레이 모디파이어	STEP 39. 미러 & 시메트리⏩

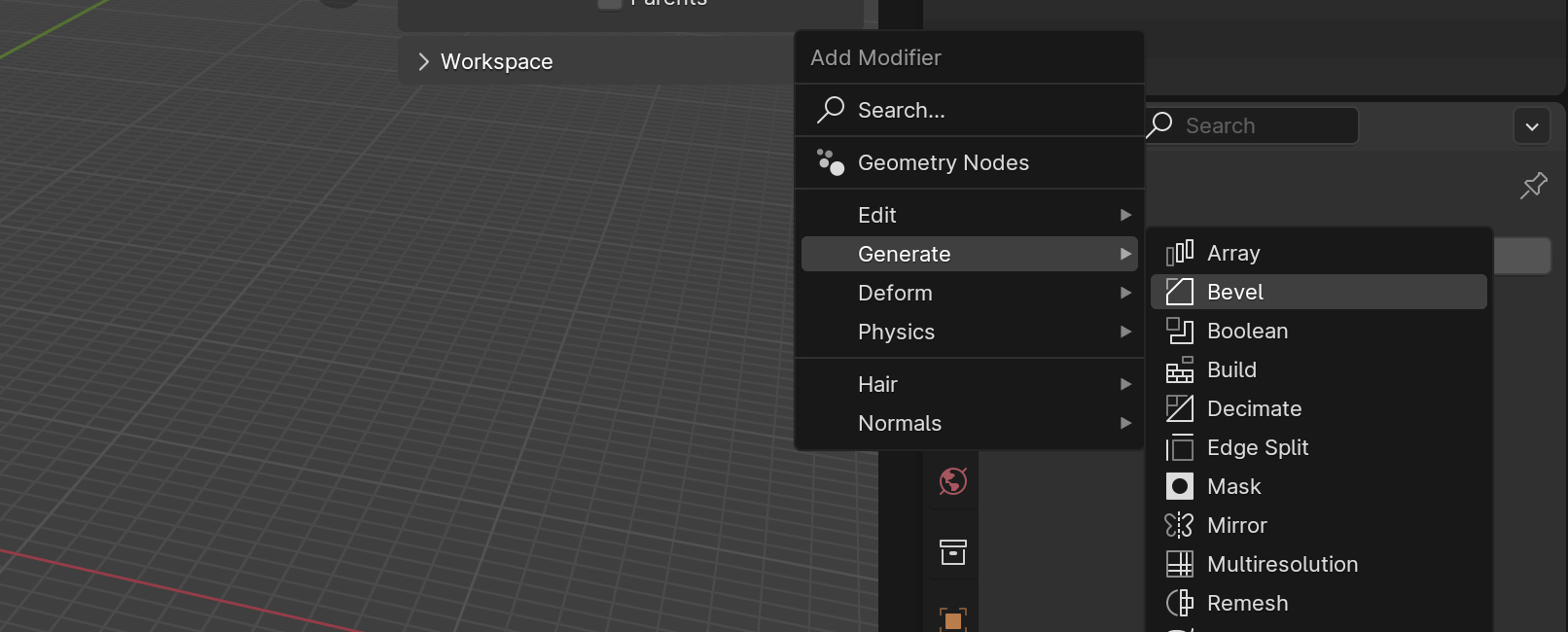

베벨(bevel) 모디파이어는 에디트 모드에서 사용하는 베벨과 동일한 기능입니다. 베벨에 대해 다시 복습하려면 여기로 이동해주세요. 베벨 모디파이어를 사용하려면 [Add Modifier] Generate ➔ Bevel을 클릭해서 추가합니다.

▎기준 폭 변경

Width Type은 아래의 이미지와 같이 Offset, Width, Depth, Percent, Absolute 5가지의 베벨의 폭을 결정하는 타입이 존재합니다. R값을 사용하려면 Offset 옵션으로 선택해 주세요. 특별한 경우가 아니라면 주로 기본 값을 사용해도 무방합니다.

▎베벨이 좁게 만들어지거나 만들어지지 않는 경우 해결 방법

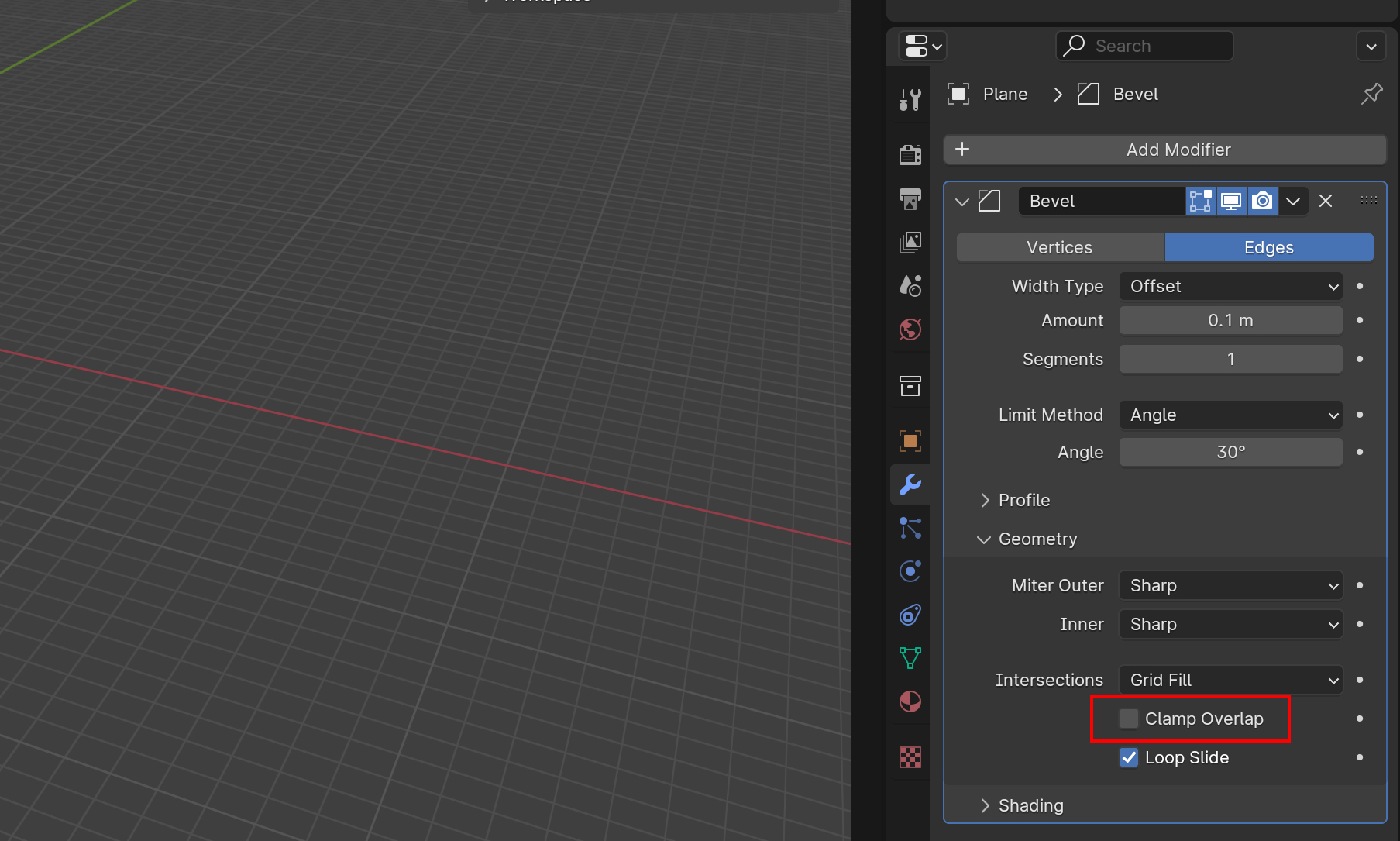

베벨 모디파이어에는 기본적으로 Clamp Overlap 옵션이 활성 되어있습니다. 이 옵션은 토폴로지가 깨지지 않을 정도까지만 베벨의 폭을 제한합니다.

베벨이 만들어지지 않는 경우의 대부분은 버텍스가 같은 위치에 겹쳐있을 확률이 큽니다. 버텍스를 전체 선택한 다음 단축키 를 누르고 를 클릭합니다. 이렇게 중복된 버텍스를 병합하여 해결할 수 있습니다.

베벨이 좁게 만들어지는 경우는 메쉬에서 버텍스 간격이 좁은 영역이 있거나 엣지와 엣지가 만나는 각도가 작아서 베벨을 넣을 충분한 공간을 확보하지 못해 전체적으로 베벨의 폭이 좁아집니다. 이 경우엔 Clamp Overlap을 체크해제하고 토폴로지가 깨진 부분만 직접 수정해 주는 방법으로 해결할 수 있습니다.

▎섭디비전용 베벨 만들기

섭디비전을 사용하여 하이폴을 제작할 때 모서리를 명확하게 표현하기 위해 엣지를 추가로 넣어주는 것처럼 베벨 모디파이어에서도 설정이 가능합니다.

Segments 옵션은 2로 변경하고 Shape 값은 1로 올려줍니다.

▎특정 엣지에만 베벨 넣기

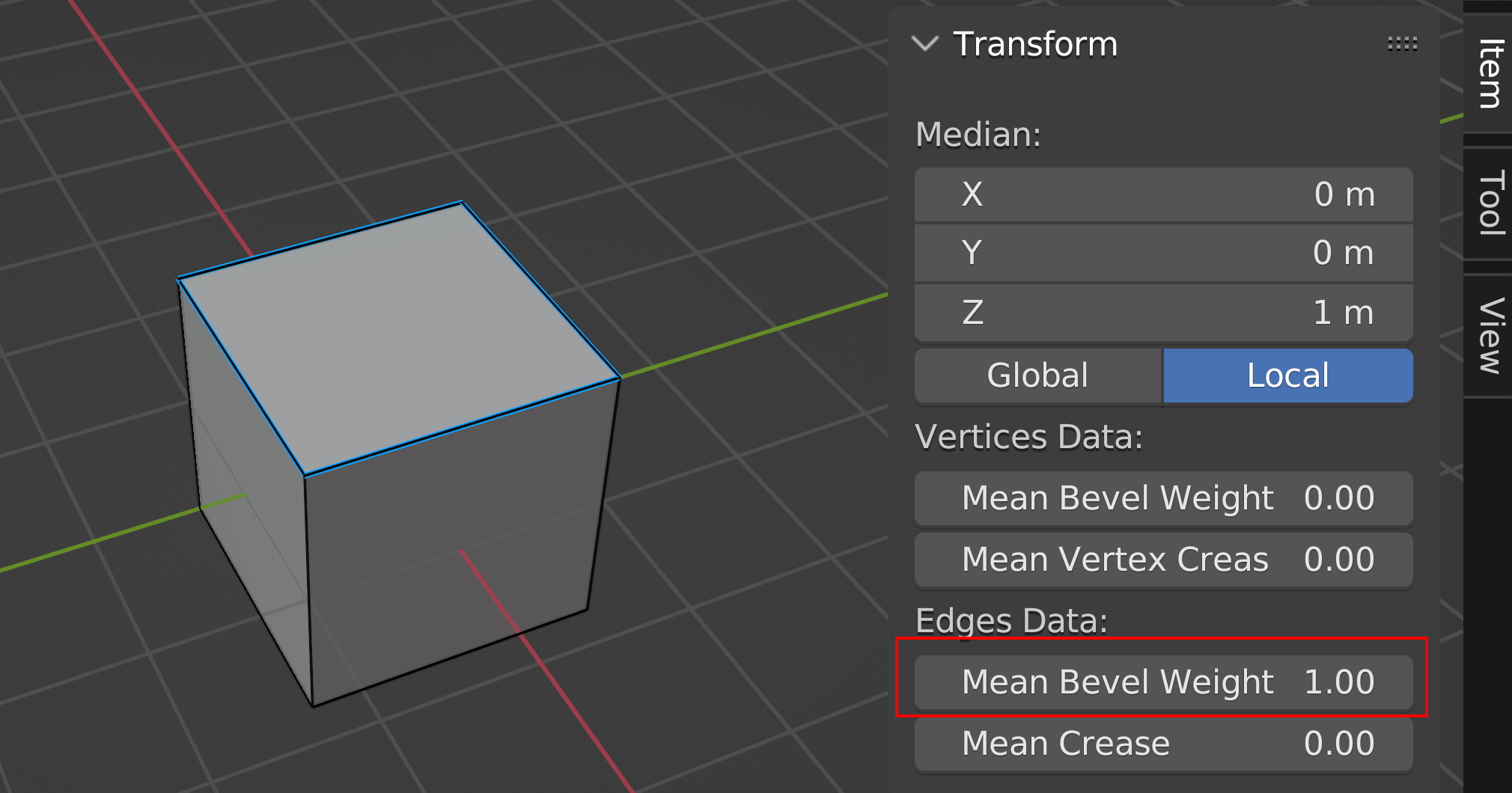

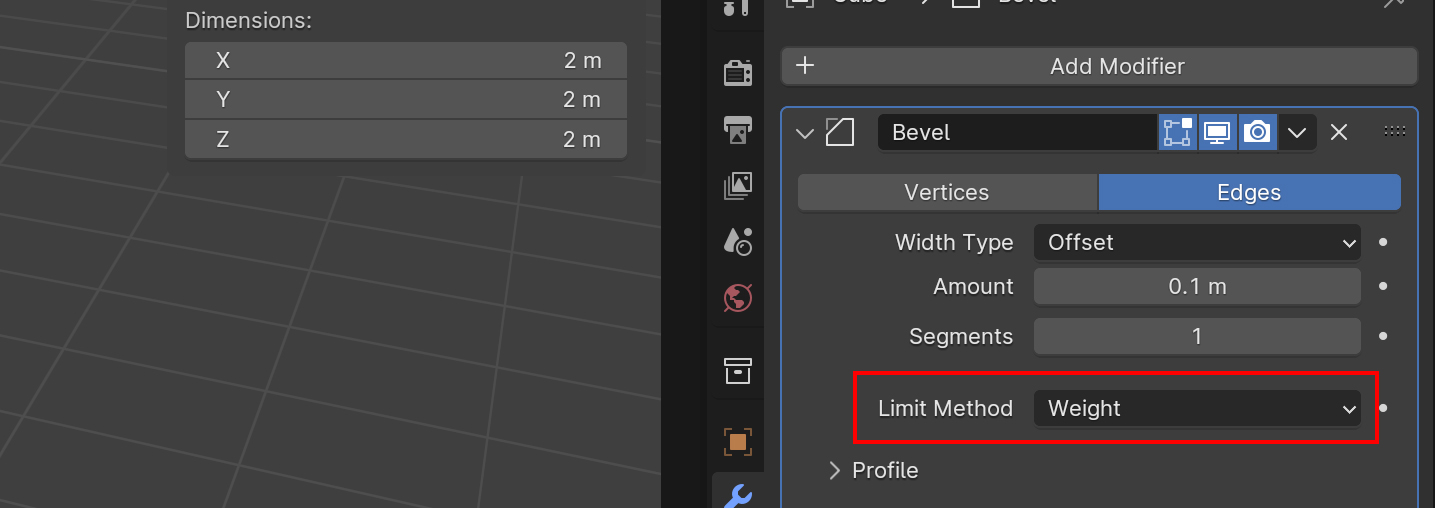

크리즈를 넣을 때처럼 베벨도 특정 엣지만 적용시킬 수 있습니다. 에디트 모드에서 엣지를 선택하고 [사이드바] Item 탭 ➔ Transform ➔ Edge Data ➔ Mean Bevel Weight에 0~1 값을 입력합니다. 1에 가까울수록 엣지가 파란색으로 변하게 됩니다. 0에 가까울수록 베벨이 적용되는 영향력이 작아집니다.
