언리얼에서 사용하는 R채널과 G채널을 사용하여 B채널을 복구하는 코드. 이렇게 하면 DXT5나 BC7에서 노멀맵 두장을 하나의 텍스처로 사용할 수 있다.float4 UnpackNormalMap( float4 TextureSample ){ float2 NormalXY = TextureSample.rg; NormalXY = NormalXY * float2(2.0f,2.0f) - float2(1.0f,1.0f); float NormalZ = sqrt( saturate( 1.0f - dot( NormalXY, NormalXY ) ) ); return float4( NormalXY.xy, NormalZ, 1.0f );} 위 코드와 동일하게 노드를 구성해보았다.

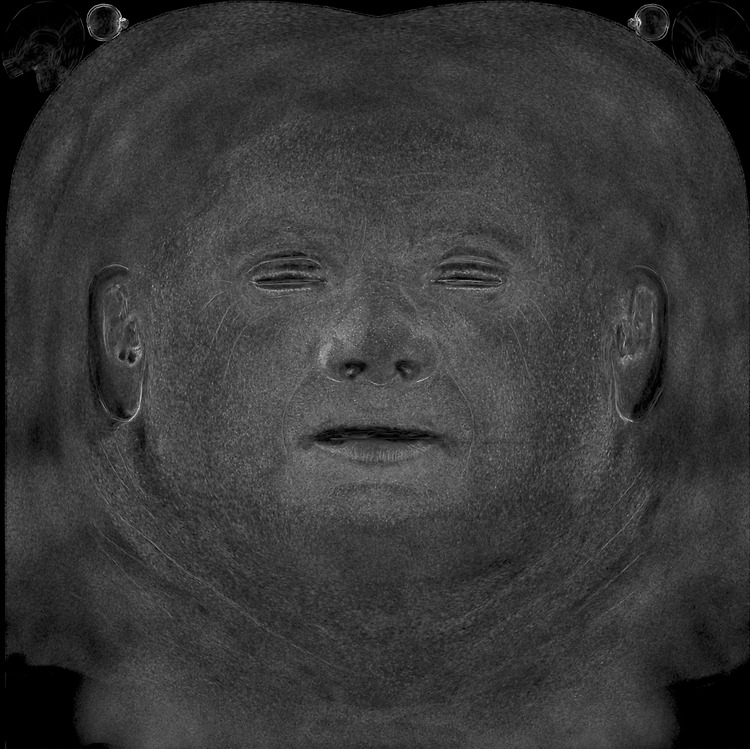

최근 언리얼 엔진 디지털 휴먼 프로젝트를 공부하다가 노말맵으로도 러프니스맵을 제작할 수 있다는 사실을 알게 되었습니다. 이렇게 사용하는 이유는 얼굴의 표정 변화를 노말맵으로 컨트롤할 때 자동으로 러프니스도 같이 변화시킬 수 있기 때문에 페이셜 애니메이션을 자연스럽게 할 수 있다는 것입니다. 변환 방법은 간단합니다만, 이 방법은 노말맵을 정확하고 올바르게 제작하지 않으면 제대로 변환된 러프니스맵을 얻을 수 없다는 것입니다. 게다가 어떤 형태의 노말맵을 만들어야 러프니스가 제대로 나오는지도 아직 파악을 못했습니다. 우선, 블랙 텍스처를 한 장 제작하고 엔진으로 불러옵니다. 그리고 텍스처를 더블클릭하여 Compositing 패널의 Compositing Texture 항목에 노말맵을 넣고 Composite Te..

(이 포스팅은 2023.11.08에 리뉴얼 하였습니다.) ▎이론편  우리가 노멀맵을 사용하여 프로젝트를 진행하는 경우 대부분 tangent space 또는 mikktspace를 사용합니다. 내가 무엇을 사용하는지 잘 모르겠다고요? 100% 일치하는 것은 아니지만 대부분 유니티는 tangent space를, 언리얼은 mikktspace를 사용하고 있을 확률이 큽니다. 1. mikktspace normal 알아보기  미켈슨 탄젠트 스페이스 노멀(Mikkelsen tangent space normal)은 제작자인 Morten Mikkelsen 이름을 따서 만든것으로 기존 tangent space의 문제점들을 보완한 시스템입니다. 자세한 것은 여기서 확인할 수 있습니다.2. 왜 mikktspace를 사용해야할까..

최근 Friendly Shade라는 회사에서 노말을 하이트맵으로 변환시켜주는 프로그램을 공개했습니다. 그동안 하이트맵에서 노말맵으로 변환은 쉬웠어도, 하이트맵에서 노말맵으로 변환하기는 정말 어려운 숙제였는데요. 알레고리드믹 조차도 연구의 흔적이 보이긴 했지만 아직 서브스턴스 디자이너에 개선된 노드를 포함시키지 못했습니다. 노말맵을 하이트맵으로 변환시켜주는 Normalizer라는 프로그램은 현재 베타테스트를 진행 중이며 공식 홈페이지에서 회원가입을 하고 다운로드하면 바로 이용이 가능합니다. 저도 테스트를 해보려고 노말맵 하나를 불러오고 변환 버튼을 눌러봤는데요. 정말 마법처럼 변환이 깔끔하게 잘 된 것을 보고 깜짝 놀랐습니다. 변환작업을 그래프로 정리해봤는데요. 거의 원본과 흡사하게 변환 된 것을 볼 수 ..

작업을 하다 보면 노말이 꼬여서 쉐이딩이 이상하게 나오거나 더 이상 오토스무스가 작동되지 않는 경우가 있습니다. 이런 문제를 해결하려면 세 가지 방법이 있는데요. 가장 자주 쓰는 기능부터 나열해보았습니다. 1. Recalculate Normals(노말 재계산) 이 기능은 모델에 뒤집힌 면이 섞여 있을 때 닫힌 도형을 기준으로 노말 방향을 정상적으로 되돌립니다. 가끔 버텍스가 붙지(Merge) 않거나 쉐이딩이 이상하게 나올 때 시도해 볼 수 있습니다. Shift-N을 눌러서 작동시킵니다. 2. Reset Vectors (노말 리셋) 커스텀 노말 작업을 하거나 외부에서 모델을 가져오기(Import)를 했을 때 노말이 꼬여버린 경우 이 기능을 사용하여 노말 방향을 초기화합니다. 에디트 모드에서 메뉴 Mesh-..
